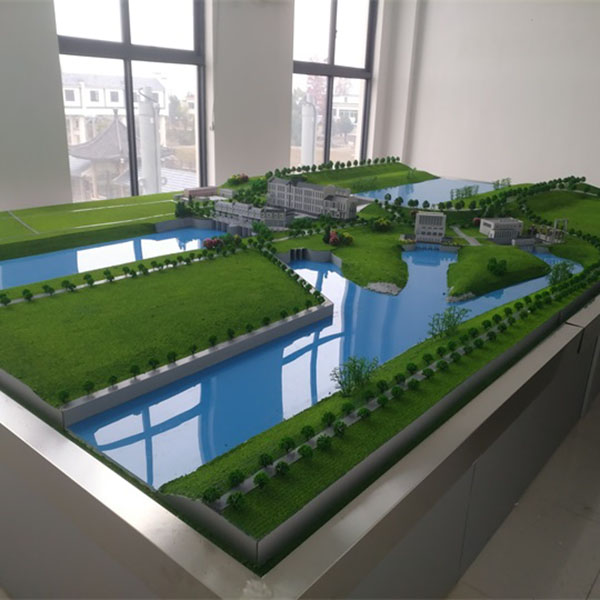

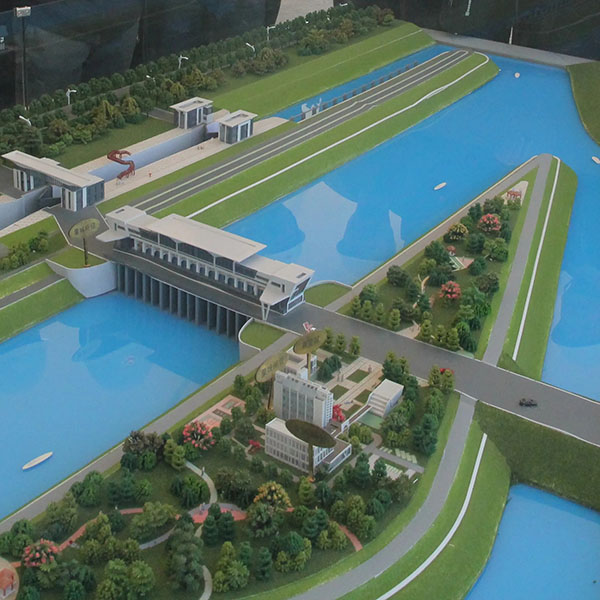

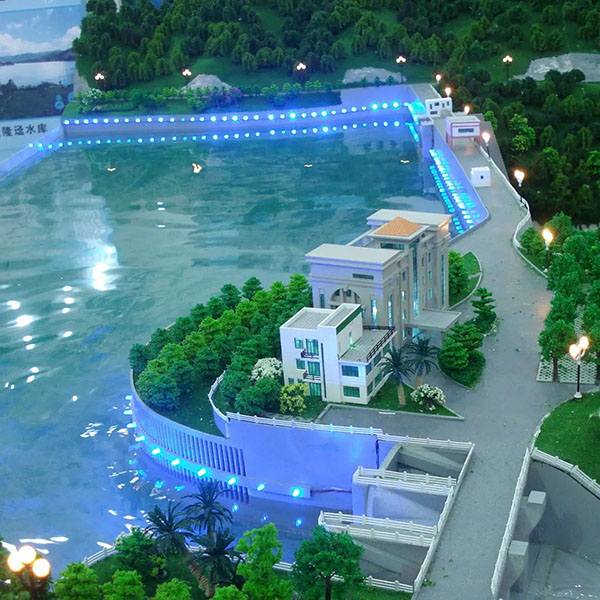

河道治理沙盤模型由三層立體(ti) 結構組成，包括頂層降雨係統、地表水槽係統、地下管網係統。

1.采購列表：

降雨係統：頂層人工降雨係統覆蓋整個(ge) 主體(ti) 實驗平台，需要將降雨係統劃分為(wei) 若幹降雨單元，每個(ge) 單元的降雨過程及強度可自動控製。降雨係統在配備相應的測控設備後，通過降雨閥門設計，可較真實地模擬天然降雨。人工降雨係統由供水係統、管路及噴頭、自動控製係統等主要部分構成。每個(ge) 降雨單元的供水管路、噴頭、水泵等供水係統相互獨立，不同降雨單元能夠使用統一的自動控製係統進行控製。

(1)供水係統：通過控製閘閾的開度實現對流量的精確控製。結構組成包括電磁流量計、閘閥和水泵。其中，電磁流量計、閘閥安裝在人工模擬降水裝置的供水管路上，閘閥必須布置在電磁流量計的下遊管路上。

(2)管路及噴頭：用於(yu) 將進水管道內(nei) 的水流均勻的噴灑到實驗裝置內(nei) 部，進而模擬實際降水過程。二級以下管道采用ABS管，噴頭彎管器采用鋁塑管，單元模擬降雨裝置由五排管路構成，在每排管路上等間距布設噴頭，能夠滿足不同雨強的設計要求。

(3)自動控製係統：初始流量設好後，電磁流量計測量管道的流量反饋給綜合控製箱，進行信號轉換後發送至控製終端，壓力傳(chuan) 感器的壓力信號反饋給綜合控製箱。控製終端軟件根據當前流量與(yu) 目標流量的差值，發出控製指令至綜合控製箱。綜合控製箱再把壓力傳(chuan) 感器反饋的信號和控製終端的控製指令轉換為(wei) 控製信號，控製器驅動電機正旋或反旋來調節閘閥開度，使得瞬間流量值接近初始設定值。

水槽：主要包含鋼結構支架、鋼板水槽、鋼化玻璃水槽側(ce) 壁、水塔、進口消力前池、閥門、電磁流量計、供水管路、尾門、模型房屋、模型城市綠化帶、模型人行道等結構以及電磁流速儀(yi) 、超聲波水位計等測量儀(yi) 器。

(1)鋼結構支架：耐鏽蝕高強度門型鋼結構，強度、剛度及穩定性滿足受力要求，支架上部設置橡膠減震支座用於(yu) 安放鋼板水槽。

(2)鋼板水槽:底板為(wei) 鋼板，側(ce) 壁為(wei) 高強度鋼化玻璃，高度60cm，水槽質保期3年，三年內(nei) 應保證整個(ge) 水槽無漏水現象。水槽上需要按照雨水井、檢修井、地下空間位置開洞，洞口位置、大小需嚴(yan) 格按照設計圖紙，絕對誤差小於(yu) 0.1cm。

(3)水塔和進口消力前池：水塔和進口消力池用於(yu) 保證水槽來流平順。

(4)尾門：尾門為(wei) 柵板式尾門，需要擬合目標水位曲線，通過控製係統控製水位，尾門水位控製係統需要準確、穩定、可靠、迅速。

(5)供水管路：供水管路用於(yu) 給實驗水槽供水，最大供水能力應超過200L/s。

(6)閥門：控製供水管路內(nei) 的流量，與(yu) 尾門一樣通過統一的控製管理係統進行控製。

(7)模型房屋：為(wei) 亞(ya) 克力材質等不透水材質，模型房屋牆壁、屋頂需要不透水，模型房屋本身需要具有足夠的重量或能夠增加配重，能保證在水流作用下不被衝(chong) 走，並能夠根據實驗需要調整位置。

(8)模型綠化帶：塑料材質、需要能夠固定在水槽底部，保證在水流作用下不被衝(chong) 走。

(9)模型人行道：為(wei) 鋼化玻璃材質或陶瓷材質，鋪於(yu) 水槽底部，保證在水流作用下不被衝(chong) 走。

(10)電磁流量計：安裝於(yu) 供水管路上，並配置數據自動采集係統連接於(yu) 電腦自動采集、保存流量數據。

(11)電磁流速儀(yi) ：電磁流速儀(yi) 用於(yu) 測量地表徑流流速。

(12)三角堰：用於(yu) 測流量。

(13)回水渠：用於(yu) 循環水槽和管網的水過程。

地下管網：主要包含支撐鋼架，亞(ya) 管道、亞(ya) 克力檢修井、雨水井、進水篦、水塔、閘門等結構以及電磁流量計、閥門、壓力計等測量儀(yi) 器。

(1)管道：管道分為(wei) 幹管與(yu) 支管，支管連接雨水口與(yu) 幹管，幹管上遊連接實驗室水源通過水泵供水，下由連接水塔用於(yu) 控製下遊邊界條件。

(2)檢修井：檢修井位於(yu) 連接管與(yu) 幹管的交匯處，模擬實際城市排水係統的檢修井結構。

(3)雨水井：雨水井為(wei) 地表與(yu) 地下管網連接的關(guan) 鍵節點，上部為(wei) 進水篦，下部與(yu) 連接管相連。

(4)進水篦：進水篦應為(wei) 亞(ya) 克力材質，大小等於(yu) 雨水井。

(5)水塔：底部與(yu) 排水幹管連接，水塔設置留有空間安裝閘門

(6)閘門：閘門應為(wei) 柵板式閘門，可通過控製係統控製水位，尾門水位控製係統需要準確、穩定、可靠、迅速。

(7)三角堰：用於(yu) 測流量。

(8)壓力計：用於(yu) 測量管道內(nei) 壓力的沿程變化情況，在管道交匯處、幹管中部、水塔處均需布置。

2.詳細性能指標

①鋼體(ti) 水槽:150mm、200mm等鋼型，水槽過流斷麵尺寸誤差±lmm，側(ce) 壁材料為(wei) 鋼化玻璃，水槽保持平整，平麵任意位置絕對誤差小於(yu) 5mm，鋪裝水泥的縱坡坡度1:100，橫坡坡度：1:50，坡度誤差0.1%以內(nei) 。

②電磁流量計：量程分別為(wei) 100L/s和500L/s，精度0.2%以內(nei) 。

③電磁流速儀(yi) ：采樣頻率需大於(yu) 150Hz，附帶采集係統將數據導出至實驗管理係統並進行可視化。
